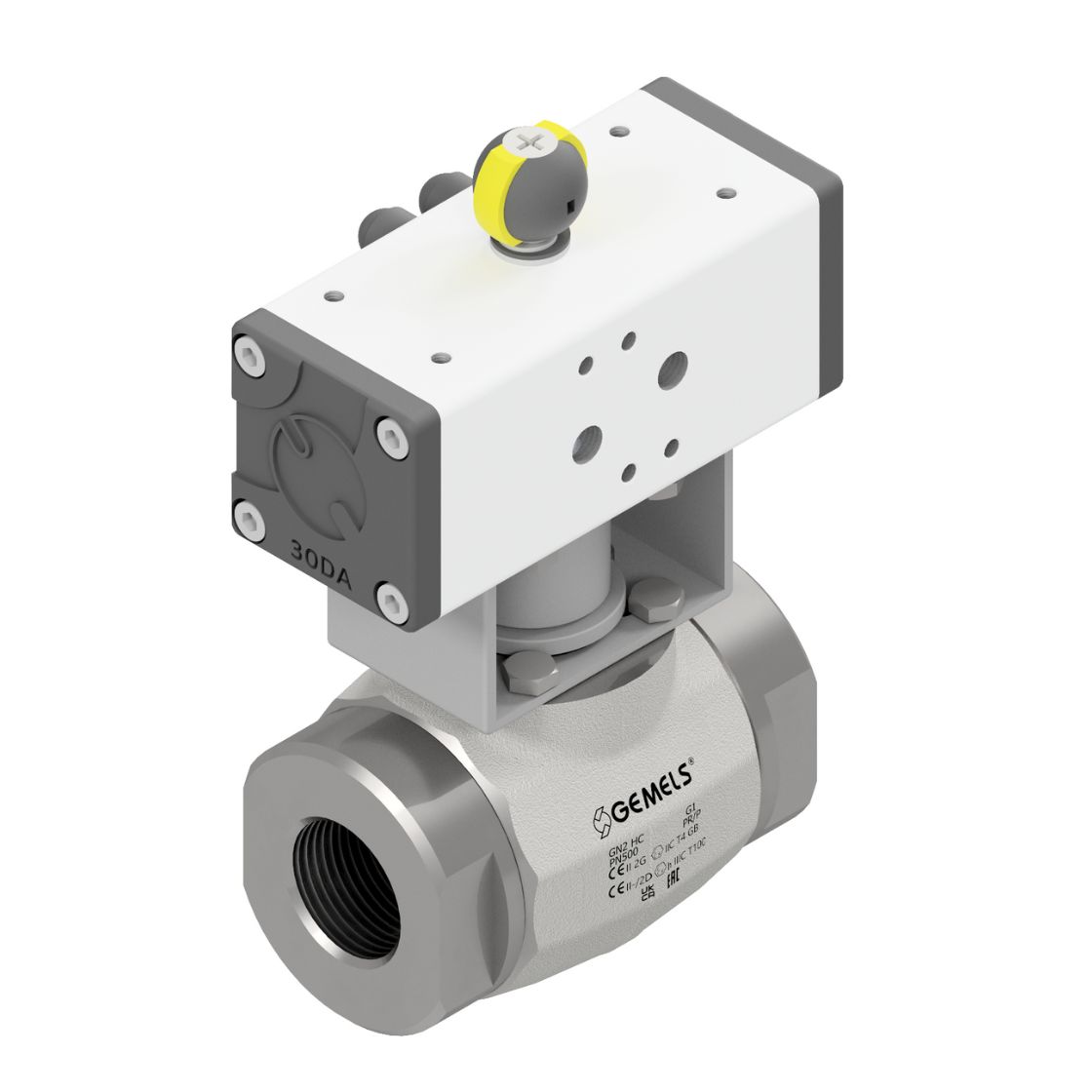

石油与天然气行业用球阀

GN HC

GN HC_GEMELS

高周期性

技术规格表

碳钢
类型 2通球阀
尺寸 从 DN6 至DN50
螺纹 BSP-NPT-SAE
压力 最高至 PN410
温度范围 从-20°C 最高至 +100°C
不锈钢
类型 2通球阀
尺寸 从 DN6 至DN50
螺纹 BSP-NPT-SAE
压力 最高至 PN410
温度范围 从-30°C 最高至 +100°C

一般特性

*应要求

  • 气动执行器
  • 电动执行器
pdf ( 1.02 MB )
材料构成
位置 描述 数量 碳钢 不锈钢
1 阀体 1 1,0737 1,4404
2 适配器 2 1,0460 1,4404
3 球体 1 1,4404 1,4404
4 阀杆 1 1,4542 1,4542
5 球座 2 PA612G PA612G
6 垫圈 1 1,0116 1,0116
7 上轴套 1 POM - A1000 POM -A1000
8 下轴套 1 POM - A1000 POM -A1000
9 塞格环 1 1,4301 1,4301
10 适配器O型圈 2 NBR NBR
11 阀杆O型圈 1 NBR NBR
12 阀杆O型圈 1 NBR NBR
13 阀杆背衬 1 PTFE PTFE
14 阀杆背衬 1 PTFE PTFE
15 四环茎 1 NBR NBR
16 闭合垫圈 2 GRAPHITE GRAPHITE
17 螺丝 8 ISO 4017 8.8 ISO 4017 8.8
18 瓶盖 2 PVC PVC
19 执行器 1 N/A N/A
20 连接器 1 1,0737 1,0737
21 联合 1 1,0737 1,0737
22 插针 1 1,0737 1,4404
技术细节
认证
CE ATEX
CE PED
EAC
UKCA
下载： 目录和图纸

GN HC

DATASHEET
pdf ( 1.02 MB )
